XELO

XELO
Норма:
ISO 8434-1
Комплект поставки:
Штуцер (без накидной гайки и режущего кольца)
Конструкция:
L-образная форма
Материал:
Сталь
Модель:
Ввертное резьбовое соединение с регулировкой положения
Соединение 1:
Наружная резьба UN/UNF
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

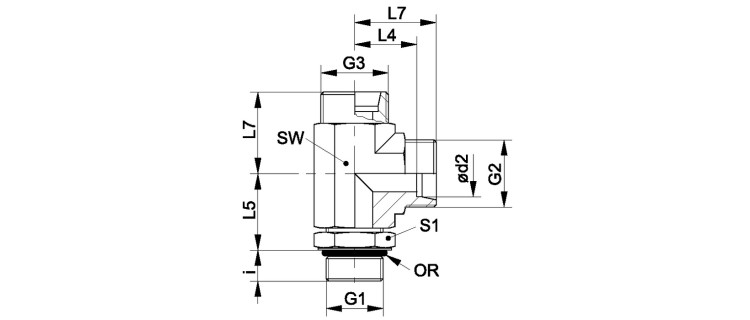

Ввертное резьбовое соединение, L-образное

Наименование Серия Наружный Ø трубы
mm		 Betriebsdruck Ø d2
mm		 G1 G2 + G3 i
mm		 L4
mm		 L5
mm		 L7
mm		 SW
mm		 S1 OR
XELO NW 04 HL 7/16 L 6 PN 315 6 7/16"-20 UNF M 12 x 1,5 10 14 19 21 14 14 8,92 x 1,83
XELO NW 06 HL 7/16 L 8 PN 315 8 7/16"-20 UNF M 14 x 1.5 10 16 19 23 14 14 8,92 x 1,83
XELO NW 06 HL 1/2 L 8 PN 315 8 1/2"-20 UNF M 14 x 1.5 10 16 19 23 14 19 10,52 x 1,83
XELO NW 06 HL 9/16 L 8 PN 315 8 9/16"-18 UNF M 14 x 1.5 10 16 19 23 19 17 11,90 x 1,98
XELO NW 08 HL 9/16 L 10 PN 315 10 9/16"-18 UNF M 16 x 1.5 10 17 24 24 19 17 11,90 x 1,98
XELO NW 10 HL 9/16 L 12 PN 315 12 9/16"-18 UNF M 18 x 1,5 11 19 25 26 19 17 11,90 x 1,98
XELO NW 10 HL 3/4 L 12 PN 315 12 3/4" -16 UNF M 18 x 1,5 13 19 25 26 19 22 16,36 x 2,20
XELO NW 13 HL 3/4 L 15 PN 315 15 3/4" -16 UNF M 22 x 1.5 13 21 28 28 22 22 16,36 x 2,20
XELO NW 13 HL 7/8 L 15 PN 315 15 7/8" -14 UNF M 22 x 1.5 15 21 28 28 22 27 19,18 x 2,46
XELO NW 16 HL 7/8 L 18 PN 315 18 7/8" -14 UNF M 26 x 1,5 15 24 32 31 27 27 19,18 x 2,46
XELO NW 16 HL 1 1/16 L 18 PN 315 18 1.1/16" -12 UN M 26 x 1,5 17 24 32 31 30 32 23,47 x 2,95
XELO NW 20 HL 1 1/16 L 22 PN 160 22 1.1/16" -12 UN M 30 x 2 17 28 35 35 30 32 23,47 x 2,95
XELO NW 25 HL 1 5/16 L 28 PN 160 28 1.5/16" -12 UN M 36 x 2 17 31 42 38 36 41 29,74 x 2,95
XELO NW 32 HL 1 5/8 L 35 PN 160 35 1.5/8" -12 UN M 45 x 2 17 38 46 48 50 50 37,47 x 3,00
XELO NW 40 HL 1 7/8 L 42 PN 160 42 1.7/8" -12 UN M 52 x 2 17 38 47 49 50 55 43,69 x 3,00
XELO NW 03 HS 7/16 S 6 PN 400 6 7/16"-20 UNF M 14 x 1.5 12 15 20 22 14 14 8,92 x 1,83
XELO NW 04 HS 1/2 S 8 PN 400 8 1/2"-20 UNF M 16 x 1.5 12 15 20 22 14 17 10,52 x 1,83
XELO NW 04 HS 9/16 S 8 PN 400 8 9/16"-18 UNF M 16 x 1.5 12 17 25 24 19 17 11,90 x 1,98
XELO NW 06 HS 9/16 S 10 PN 400 10 9/16"-18 UNF M 18 x 1,5 12 18 26 25 19 17 11,90 x 1,98
XELO NW 08 HS 3/4 S 12 PN 400 12 3/4" -16 UNF M 20 x 1.5 14 22 30 29 22 22 16,36 x 2,20
XELO NW 10 HS 7/8 S 14 PN 250 14 7/8" -14 UNF M 22 x 1.5 16 25 34 33 27 27 19,18 x 2,46
XELO NW 13 HS 7/8 S 16 PN 400 16 7/8" -14 UNF M 24 x 1.5 16 25 34 33 27 27 19,18 x 2,46
XELO NW 16 HS 1 1/16 S 20 PN 400 20 1.1/16" -12 UN M 30 x 2 19 28 37 38 30 32 23,47 x 2,95
XELO NW 20 HS 1 1/16 S 25 PN 400 25 1.1/16" -12 UN M 36 x 2 19 30 50 42 36 32 23,47 x 2,95
XELO NW 20 HS 1 5/16 S 25 PN 400 25 1.5/16" -12 UN M 36 x 2 19 33 53 46 38 33 29,74 x 2,95
XELO NW 25 HS 1 5/8 S 30 PN 250 30 1.5/8" -12 UN M 42 x 2 19 36 50 49 50 50 37,47 x 3,00
XELO NW 32 HS 1 7/8 S 38 PN 250 38 1.7/8" -12 UN M 52 x 2 19 34 51 50 50 55 43,69 x 3,00
