T HF
Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
T-образная форма
Материал:
Сталь
Модель:
Резьбовое соединение
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Соединение 3:
Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
Внутренний конус 24°
Форма уплотнения 2:
Внутренний конус 24°
Форма уплотнения 3:
Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Французская серия
И наши менеджеры свяжутся с Вами в ближайшее время!
Резьбовое соединение, T-образное, франц. серия

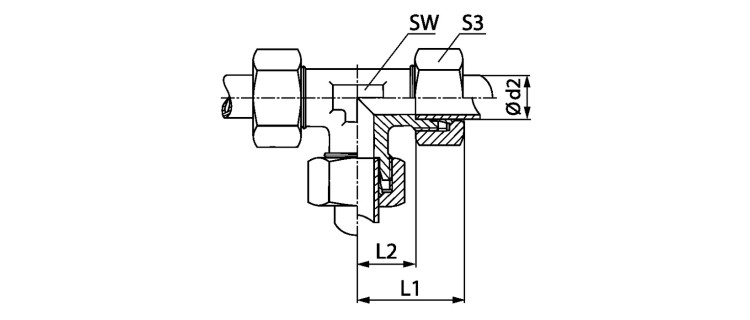

Наименование | Betriebsdruck | Ø d2 mm |
L1 mm |
L2 mm |
SW mm |
S3 |
---|---|---|---|---|---|---|
T NW 10 HF | PN 400 | 13.25 | 38.5 | 16 | 19 | 27 |
T NW 13 HF | PN 250 | 16.75 | 41.5 | 18 | 24 | 30 |
T NW 16 HF | PN 250 | 21.25 | 47.0 | 23 | 30 | 36 |
T NW 20 HF | PN 250 | 26.75 | 52.0 | 27 | 36 | 42 |
T NW 25 HF | PN 160 | 33.50 | 60.0 | 35 | 46 | 55 |
