Комплект поставки:
Штуцер с накидной гайкой и режущим кольцом
Конструкция:
K-образная форма
Материал:
Сталь
Модель:
Резьбовое соединение
Соединение 1:
1-4 Метрическая наружная резьба, цилиндрическая
Форма уплотнения 1:
1-4 Внутренний конус 24°
Защита поверхности:
Гальваническое покрытие
Дополнение к модели:
Французская серия
И наши менеджеры свяжутся с Вами в ближайшее время!

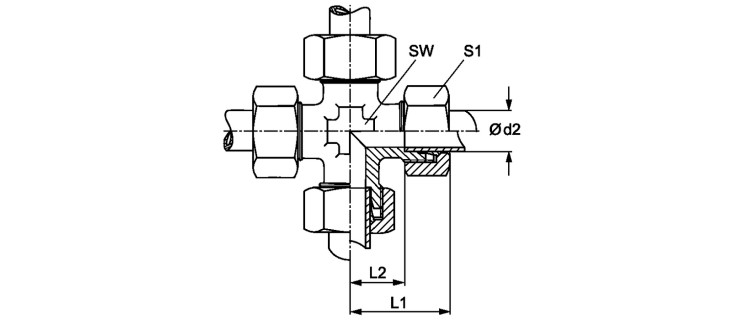

Резьбовое соединение, крестообразное, франц. серия
Наименование | Betriebsdruck | Ø d2 mm |
L1 mm |
L2 mm |
SW mm |
S1 |
---|---|---|---|---|---|---|
K NW 10 HF | PN 400 | 13.25 | 38.5 | 16 | 19 | 27 |
K NW 13 HF | PN 250 | 16.75 | 41.5 | 18 | 24 | 30 |
K NW 16 HF | PN 250 | 21.25 | 47.0 | 23 | 30 | 36 |
