Конструкция:
Угол 90°
Материал:
нержавеющая сталь
Модель:
Ввертный штуцер с регулировкой положения
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
И наши менеджеры свяжутся с Вами в ближайшее время!

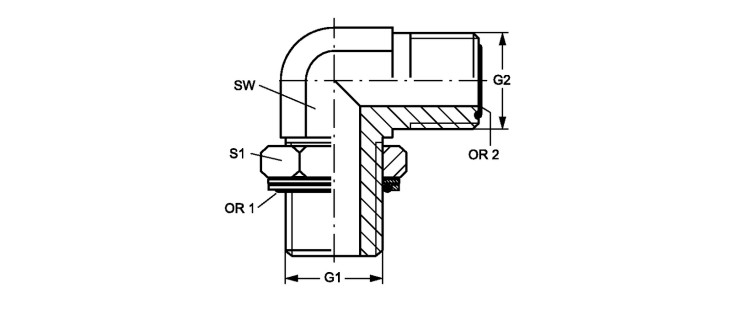

Ввертный штуцер, угол 90°
Наименование | G1 | G2 | SW mm |
S1 | OR1 | OR2 |
---|---|---|---|---|---|---|
W90 HROK 04 HJOF VA | G 1/4" -19 | 9/16"-18 UNF | 19 | 19 | 10,77 x 2,62 | 7,65 x 1,78 |
W90 HROK 06 HJOF VA | G 3/8" -19 | 11/16" -16 UN | 19 | 22 | 13,94 x 2,62 | 9,25 x 1,78 |
W90 HROK 08 HJOF VA | G 1/2" -14 | 13/16" -16 UN | 27 | 27 | 17,86 x 2,62 | 12,42 x 1,78 |
W90 HROK 12 HJOF VA | G 3/4" -14 | 1.3/16" -12 UN | 30 | 36 | 23,47 x 2,62 | 18,77 x 1,78 |
W90 HROK 16 HJOF VA | G 1" -11 | 1.7/16" -12 UN | 36 | 41 | 29,75 x 3,53 | 23,52 x 1,78 |
