GE O HJOF

Конструкция:
прямые
Материал:
Сталь
Модель:
Ввертный штуцер
Соединение 1:
Наружная резьба UN/UNF
Соединение 2:
Наружная резьба ORFS
Форма уплотнения 1:
Уплотнение ввертного штуцера кольцом круглого сечения
Форма уплотнения 2:
Плоское уплотнение с кольцом круглого сечения
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

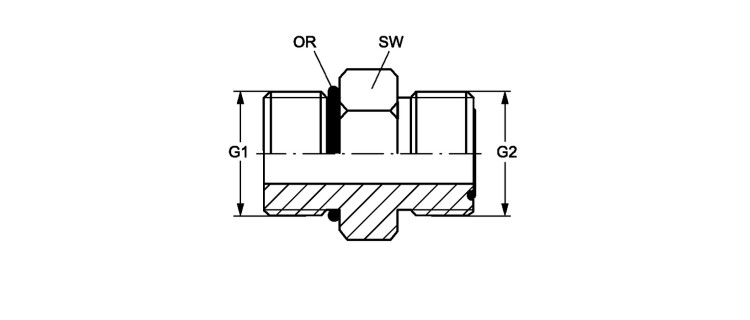

Ввертный штуцер

Наименование G1 G2 SW
mm
OR1 OR2
GE O 04 HJOF 7/16"-20 UNF 9/16"-18 UNF 17 8,92 x 1,83 7,65 x 1,78
GE O 04 HJOF 06 7/16"-20 UNF 11/16" -16 UN 19 8,92 x 1,83 9,25 x 1,78
GE O 05 HJOF 04 1/2"-20 UNF 9/16"-18 UNF 19 10,52 x 1,83 7,65 x 1,78
GE O 05 HJOF 06 1/2"-20 UNF 11/16" -16 UN 19 10,52 x 1,83 9,25 x 1,78
GE O 06 HJOF 04 9/16"-18 UNF 9/16"-18 UNF 19 11,89 x 1,98 7,65 x 1,78
GE O 06 HJOF 9/16"-18 UNF 11/16" -16 UN 19 11,89 x 1,98 9,25 x 1,78
GE O 06 HJOF 08 9/16"-18 UNF 13/16" -16 UN 22 11,89 x 1,98 12,42 x 1,78
GE O 08 HJOF 04 3/4" -16 UNF 9/16"-18 UNF 22 16,36 x 2,21 7,65 x 1,78
GE O 08 HJOF 06 3/4" -16 UNF 11/16" -16 UN 22 16,36 x 2,21 9,25 x 1,78
GE O 08 HJOF 3/4" -16 UNF 13/16" -16 UN 22 16,36 x 2,21 12,42 x 1,78
GE O 08 HJOF 10 3/4" -16 UNF 1" -14 UNS 27 16,36 x 2,21 15,60 x 1,78
GE O 08 HJOF 12 3/4" -16 UNF 1.3/16" -12 UN 32 16,36 x 2,21 18,77 x 1,78
GE O 10 HJOF 06 7/8" -14 UNF 11/16" -16 UN 27 19,18 x 2,46 9,25 x 1,78
GE O 10 HJOF 08 7/8" -14 UNF 13/16" -16 UN 27 19,18 x 2,46 12,42 x 1,78
GE O 10 HJOF 7/8" -14 UNF 1" -14 UNS 27 19,18 x 2,46 15,60 x 1,78
GE O 10 HJOF 12 7/8" -14 UNF 1.3/16" -12 UN 32 19,18 x 2,46 18,77 x 1,78
GE O 12 HJOF 08 1.1/16" -12 UN 13/16" -16 UN 32 23,47 x 2,95 12,42 x 1,78
GE O 12 HJOF 10 1.1/16" -12 UN 1" -14 UNS 32 23,47 x 2,95 15,60 x 1,78
GE O 12 HJOF 1.1/16" -12 UN 1.3/16" -12 UN 32 23,47 x 2,95 18,77 x 1,78
GE O 12 HJOF 16 1.1/16" -12 UN 1.7/16" -12 UN 38 23,47 x 2,95 23,52 x 1,78
GE O 16 HJOF 12 1.5/16" -12 UN 1.3/16" -12 UN 38 29,74 x 2,95 18,77 x 1,78
GE O 16 HJOF 1.5/16" -12 UN 1.7/16" -12 UN 38 29,74 x 2,95 23,52 x 1,78
GE O 16 HJOF 20 1.5/16" -12 UN 1.11/16" -12 UN 46 29,74 x 2,95 29,87 x 1,78
GE O 20 HJOF 16 1.5/8" -12 UN 1.7/16" -12 UN 46 37,47 x 3,00 23,52 x 1,78
GE O 20 HJOF 1.5/8" -12 UN 1.11/16" -12 UN 46 37,47 x 3,00 29,87 x 1,78
GE O 20 HJOF 24 1.5/8" -12 UN 2" -12 UN 55 37,47 x 3,00 37,82 x 1,78
GE O 24 HJOF 20 1.7/8" -12 UN 1.11/16" -12 UN 54 43,69 x 3,00 29,87 x 1,78
GE O 24 HJOF 1.7/8" -12 UN 2" -12 UN 55 43,69 x 3,00 37,82 x 1,78
GE O 32 HJOF 2.1/2" -12 UN 2.1/2" -12 UN 70 59,36 x 3,00 48,90 x 2,62
