W90 IR HJ
Конструкция:
Угол 90°
Материал:
Сталь
Модель:
Соединительный штуцер
Соединение 1:
Внутренняя резьба BSP, цилиндрическая
Соединение 2:
Наружная резьба UN/UNF
Форма уплотнения 1:
Плоское уплотнение
Форма уплотнения 2:
Наружный конус 74°
Защита поверхности:
Гальваническое покрытие
И наши менеджеры свяжутся с Вами в ближайшее время!

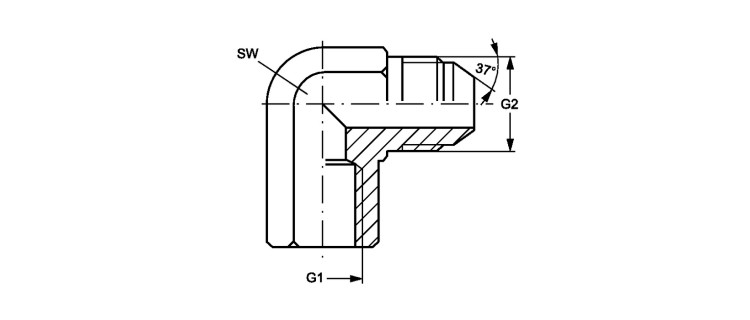

Соединительный штуцер, IGR AGJ, угол 90°
| Наименование | G1 | G2 | SW mm |
|---|---|---|---|
| W90 IR 02 HJ 04 | G 1/8" -28 | 7/16"-20 UNF | 14 |
| W90 IR 02 HJ 05 | G 1/8" -28 | 1/2"-20 UNF | 14 |
| W90 IR 04 HJ | G 1/4" -19 | 7/16"-20 UNF | 19 |
| W90 IR 04 HJ 05 | G 1/4" -19 | 1/2"-20 UNF | 19 |
| W90 IR 04 HJ 06 | G 1/4" -19 | 9/16"-18 UNF | 19 |
| W90 IR 04 HJ 08 | G 1/4" -19 | 3/4" -16 UNF | 19 |
| W90 IR 06 HJ | G 3/8" -19 | 9/16"-18 UNF | 22 |
| W90 IR 06 HJ 08 | G 3/8" -19 | 3/4" -16 UNF | 22 |
| W90 IR 08 HJ | G 1/2" -14 | 3/4" -16 UNF | 27 |
| W90 IR 08 HJ 10 | G 1/2" -14 | 7/8" -14 UNF | 27 |
| W90 IR 08 HJ 12 | G 1/2" -14 | 1.1/16" -12 UN | 27 |
| W90 IR 12 HJ | G 3/4" -14 | 1.1/16" -12 UN | 33 |
| W90 IR 16 HJ | G 1" -11 | 1.5/16" -12 UN | 41 |
| W90 IR 16 HJ 20 | G 1" -11 | 1.5/8" -12 UN | 48 |
| W90 IR 20 HJ | G 1.1/4" -11 | 1.5/8" -12 UN | 48 |
